用途：适用于高低压输电线中电厂及变电站配电线路、母线等
优点：可减少电晕损失，节约有色金属
特性：线膨胀系数较好，电晕损失小，有良好的散热性
LGKK/600/900/1400mm、LGJK
产品用途：
本产品适用于高低压输电线中电厂及变电站配电线路、母线等。减少电晕损失，节约有色金属。
性能特点：
线膨胀系数较好，电晕损失小，有良好的散热性。
产品特点:
1. 600mm 载流量900A 拉断力140000N 千米重2875KG/KM
2. 900mm 载流量:1020A 拉断力:209000N 千米重3650KG/KM
3. 1400mm 载流量1290A 拉断力295000N 千米重5159KG/KM
|
型号、规格 |
LGKK-587 |
LGKK-900 |
LGKK-1400 |
||
|
导线外径 (mm) |
51 |
49 |
57 |
||
|
计算截面积(mm2) |
铝 |
585.7 |
906.4 |
1387.8 |
|
|
钢 |
49.5 |
84.83 |
105.0 |
||
|
总计 |
636.2 |
991.23 |
1493.8 |
||
|

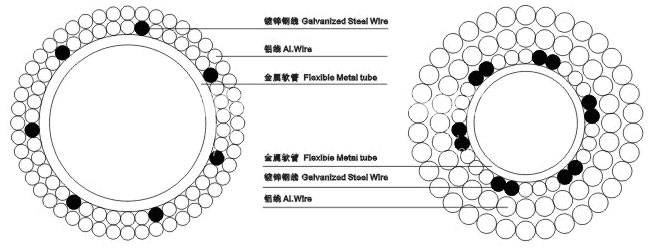

导线结构根数/直径(mm) |
中心支撑金属软管外径 |
39.0 |
27.0 |
27.0 |
|
|
内层 |
铝 |
35/3.0 |
18/3.0 |
15/3.0 |
|
|
钢 |
7/3.0 |
12/3.0 |
15/3.0 |
||
|
次内层，铝 |
48/3.0 |
28/4.0 |
28/4.0 |
||
|
次外层，铝 |
- |
3/4.0 |
34/4.0 |
||
|
最外层，铝 |
- |
- |
40/4.0 |
||
|
计算总拉断力(kN) 弹性系数(kN/mm2) 线膨胀系数(10-6/℃) 20℃直流电阻(Ω/km) 70℃载流量 (A) 单位重量(kg/km)
|
137 |
205 |
289 |
||
|
71.54 |
58.7 |
58.02 |
|||
|
20.6 |
20.4 |
20.8 |
|||
|
0.0514 |
0.03317 |
0.02163 |
|||
|
750 |
120 |
1290 |
|||
|
2711 |
3650 |
5159 |
|||
LGKK-空心扩径导线、软母线 扩径钢芯铝绞线适用于高低压输电线中电厂及变电站配电线路、母线等。减少电晕损失，可以节约有色金属。扩径导线在超高压和特高压输电工程中有很大的应用空间，尤其在高海拔地区有着更为
扩径导线是以满足技术条件的常规导线规格为基准，采取扩大导线外径技术，在保证电晕所要求的导线外径前提下，减少导线的铝截面，从而减少导线的总重量，减少铁塔荷载和结构重量，极大地降低线路造价。
当线路的电压超过220kv时，为了降低线路电抗和电晕损耗，通常采用扩径导线。扩径导线就是把普通的导线做成中空（里面用多股钢芯线和支撑层做成）或者减少其中部分层单线数量（使该层单线间存在一定数量空隙），最
